Com este projeto, você pode simular o funcionamento de um semáforo para carros e pedestres de maneira realista e educativa.
Nosso kit inclui todos os componentes necessários para montar um semáforo completo: LEDs que representam as luzes de trânsito para veículos e pedestres, e um buzzer que emite um som de alerta quando a luz dos pedestres está prestes a mudar.
Este kit é ideal tanto para iniciantes quanto para entusiastas da eletrônica e programação, proporcionando uma experiência educacional completa e envolvente.

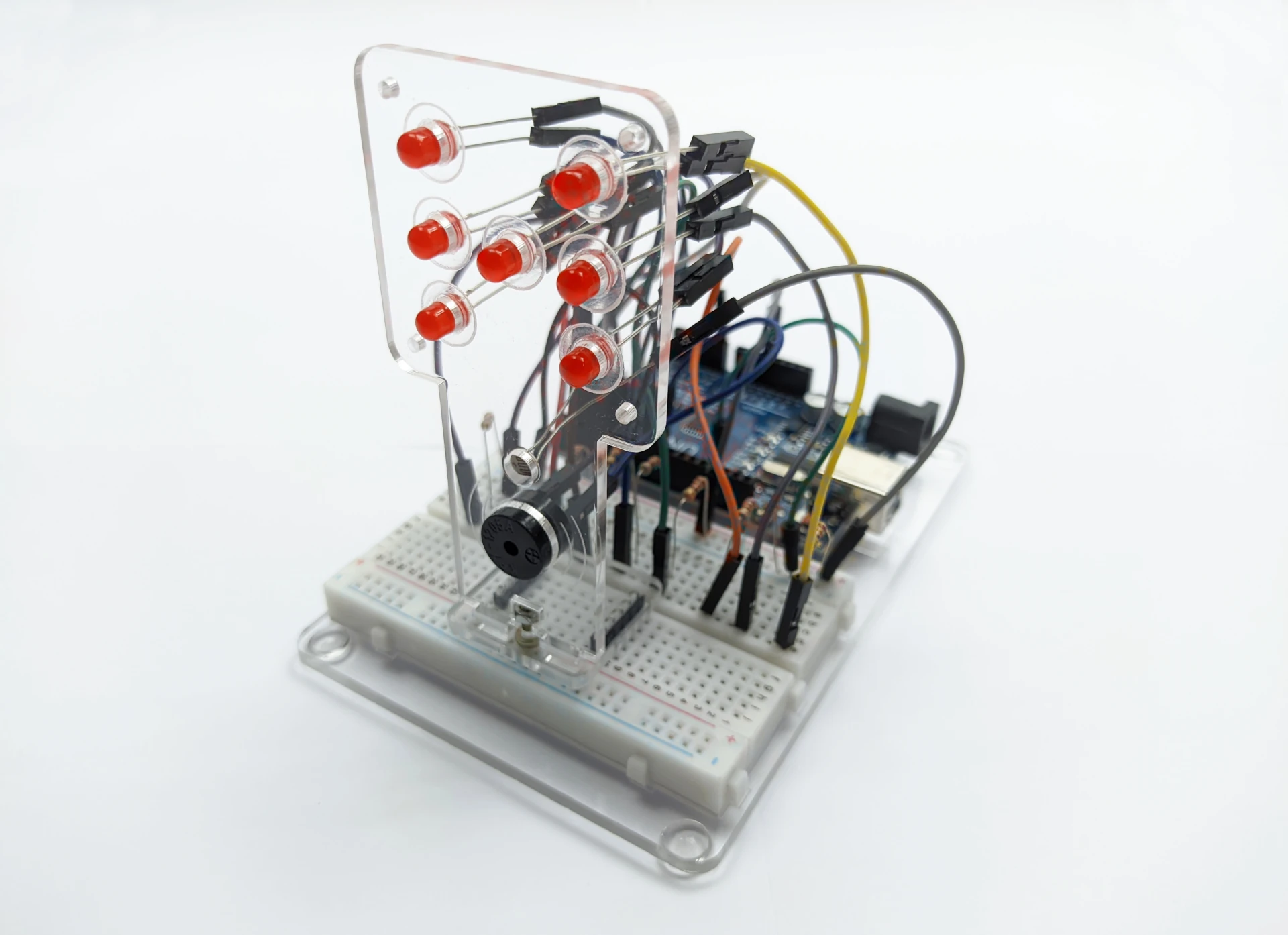

O kit acompanha um Arduino SMD, uma protoboard de 400 pontos e uma base de acrílico utilizada para fixação dos mesmos, garantindo uma montagem estável e organizada. Além disso, inclui dois suportes de acrílico com conectores para LEDs, que devem ser fixados à protoboard, simulando os semáforos de carros e pedestres.
O semáforo de pedestres também possui acoplamento para o buzzer. Com todos esses componentes, o kit oferece tudo o que você precisa para montar e testar este projeto de maneira prática e eficiente.

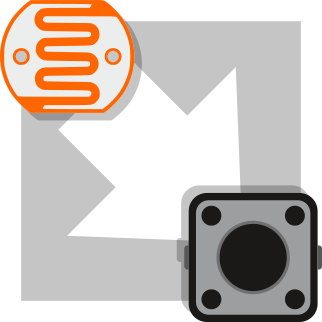

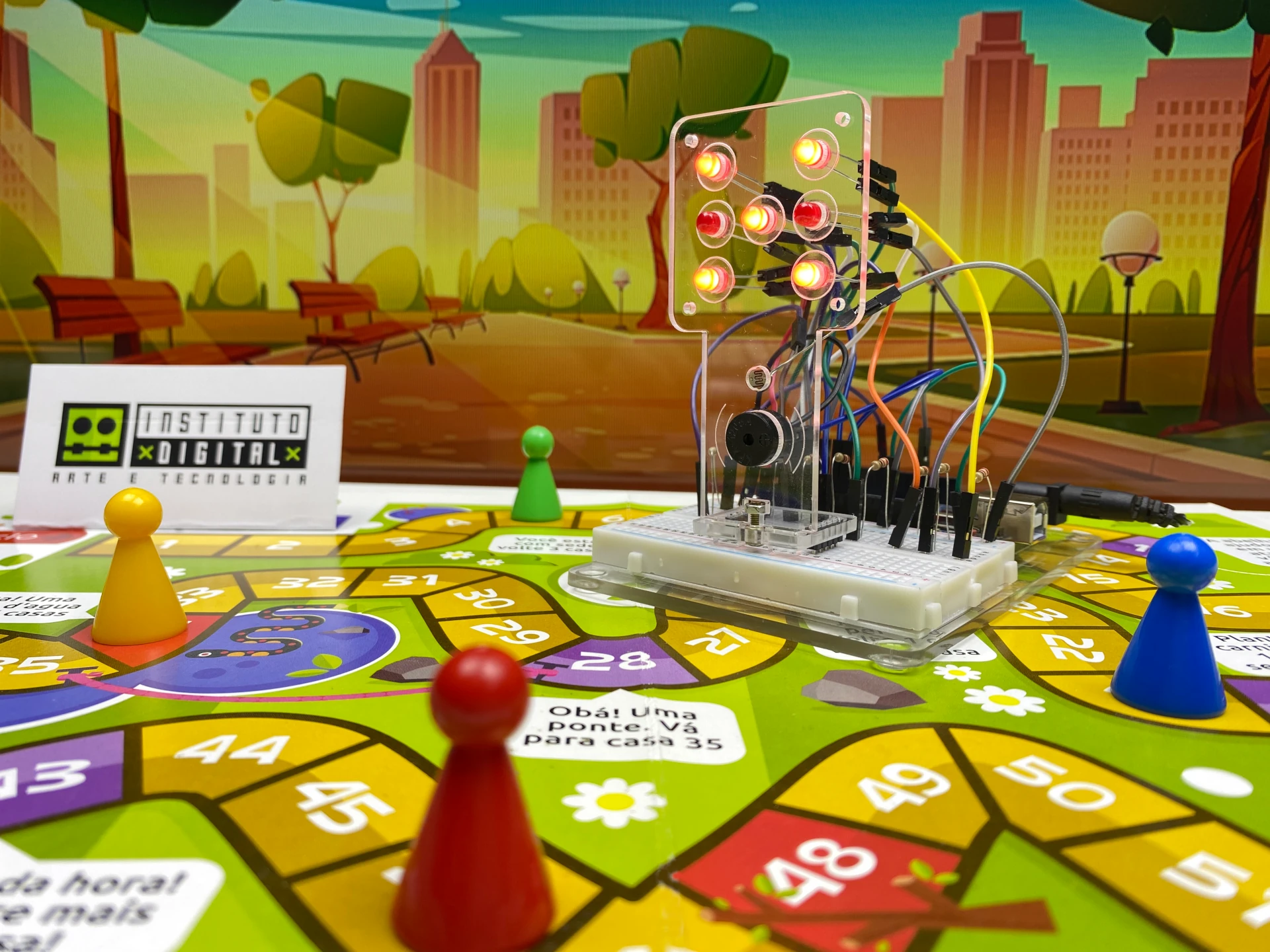

Neste projeto acionartemos o dado através de um componente chamado LDR, ele fará a função de uma chave táctil, com a vantagem de não ser necessário nenhum contato fisico com o projeto, apenas passando levemente a mão na frente do mesmo.
Para que isso ocorra é necessário entender como fazer uma calibração de um valor médio do sinal para seu acionamento.

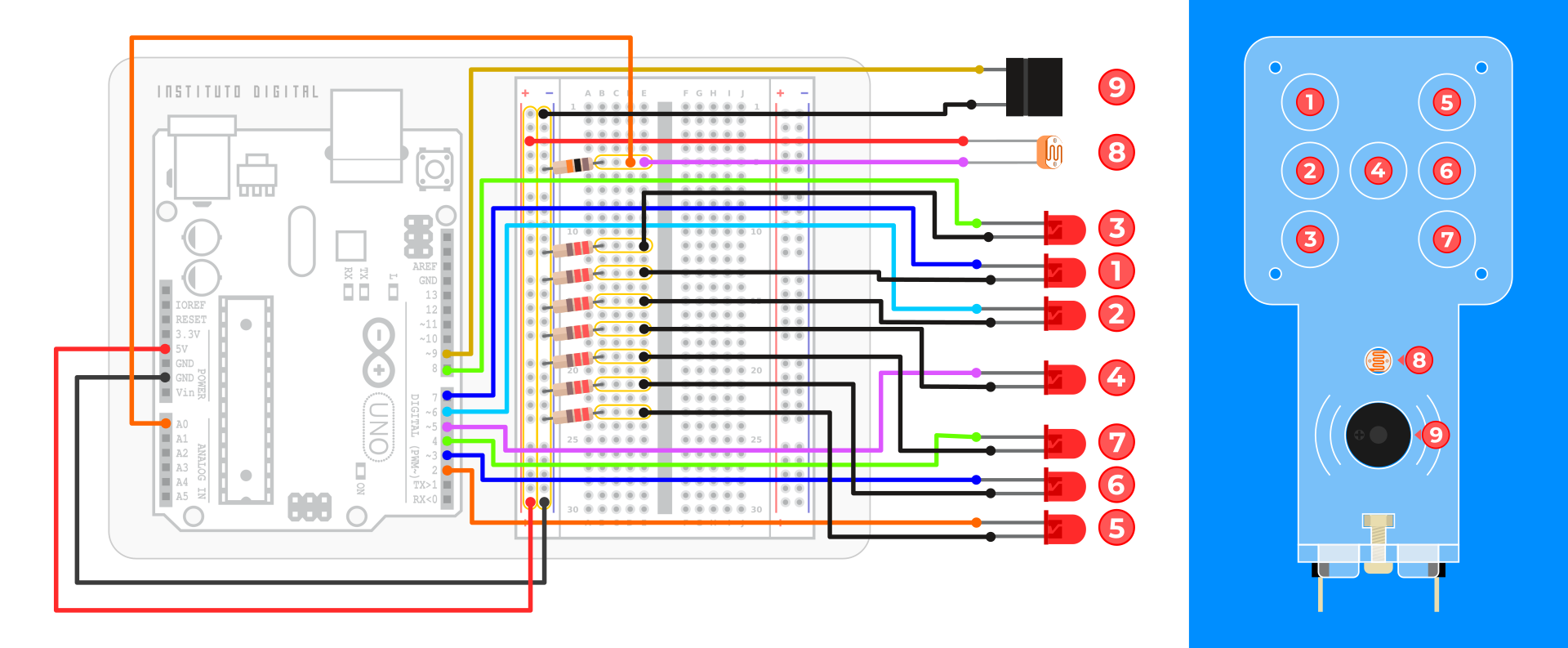

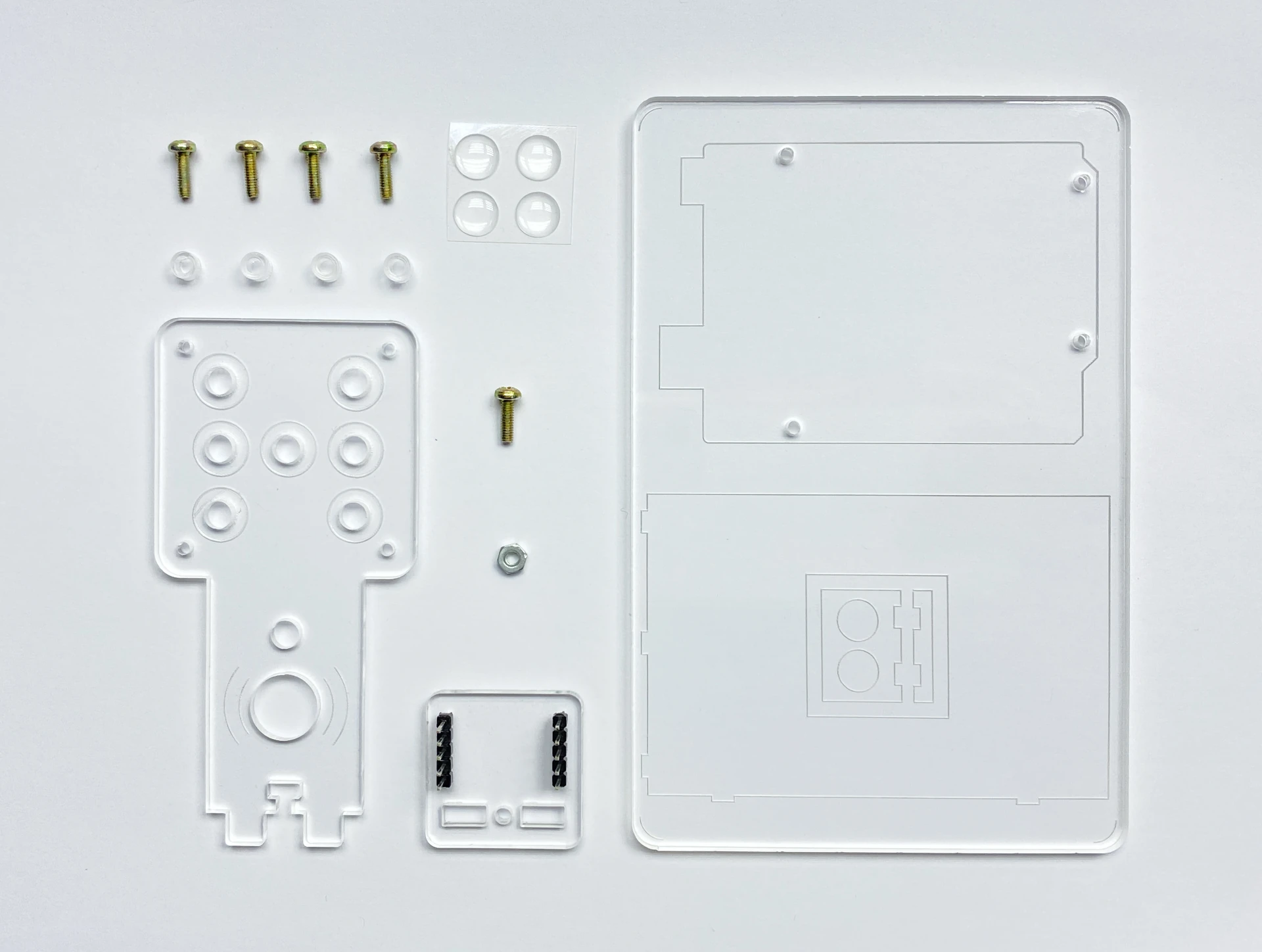

Você já conhece nossos acessórios em acrílicos que tornam este projeto ainda mais atrativo e elegante? Isso mesmo disponibilizamos kits de acrílicos que facilitam a organização na montagem deste projeto.
ONDE COMPRAR
const int buzzer = 9; // Pino do Buzzer
const int ledPinos[] = {2, 3, 4, 5, 6, 7, 8}; // Pinos dos LEDs
const int ldr = A0; // Pino do Push Button
int Valorldr = 0; //variavel que ira receber o valor do LDR
int numero_dado = 0;
int resultado = 0;
boolean lendo = true;
void setup() {
// Inicializa o gerador de números aleatórios com um valor único (por exemplo, tempo atual)
randomSeed(analogRead(0));
pinMode(ldr, INPUT);
pinMode(buzzer, OUTPUT);
Serial.begin(9600);
for (int i = 0; i < 7; i++) {
pinMode(ledPinos[i], OUTPUT);
}
}
void loop() {
if (lendo==true){
Valorldr = analogRead(ldr); //O valor lido será entre 0 e 1023
if (Valorldr<=800){
// Piscar LEDs aleatoriamente por 4 segundos
for (int i = 0; i < 40; i++) {
piscarAleatorio();
delay(100);
// Exibir resultado do dado
resultado = random(1, 7);
exibirResultado(resultado);
}
lendo = false;
Serial.println("False");
for (int i = 0; i < resultado; i++){
// tone(buzzer,330,150);
tone(buzzer,1000);
delay(200);
noTone(buzzer);
delay(200);
}
delay(2000);
exibirResultado(0);
}
Serial.println(Valorldr);
}else{
Serial.println("True");
lendo = true;
}
}
void piscarAleatorio() {
for (int i = 0; i < 7; i++) {
digitalWrite(ledPinos[i], random(2) == 0 ? HIGH : LOW);
}
}
void exibirResultado(int numero) {
// Desligar todos os LEDs
for (int i = 0; i < 7; i++) {
digitalWrite(ledPinos[i], LOW);
}
// Acender os LEDs correspondentes ao número
switch (numero) {
case 0:
digitalWrite(ledPinos[0], LOW);
digitalWrite(ledPinos[1], LOW);
digitalWrite(ledPinos[2], LOW);
digitalWrite(ledPinos[3], LOW);
digitalWrite(ledPinos[4], LOW);
digitalWrite(ledPinos[5], LOW);
digitalWrite(ledPinos[6], LOW);
Serial.println("0");
break;
case 1:
digitalWrite(ledPinos[3], HIGH);
Serial.println("1");
break;
case 2:
digitalWrite(ledPinos[0], HIGH);
digitalWrite(ledPinos[6], HIGH);
Serial.println("2");
break;
case 3:
digitalWrite(ledPinos[2], HIGH);
digitalWrite(ledPinos[3], HIGH);
digitalWrite(ledPinos[4], HIGH);
Serial.println("3");
break;
case 4:
digitalWrite(ledPinos[0], HIGH);
digitalWrite(ledPinos[2], HIGH);
digitalWrite(ledPinos[4], HIGH);
digitalWrite(ledPinos[6], HIGH);
Serial.println("4");
break;
case 5:
digitalWrite(ledPinos[0], HIGH);
digitalWrite(ledPinos[2], HIGH);
digitalWrite(ledPinos[3], HIGH);
digitalWrite(ledPinos[4], HIGH);
digitalWrite(ledPinos[6], HIGH);
Serial.println("5");
break;
case 6:
digitalWrite(ledPinos[0], HIGH);
digitalWrite(ledPinos[1], HIGH);
digitalWrite(ledPinos[2], HIGH);
digitalWrite(ledPinos[4], HIGH);
digitalWrite(ledPinos[5], HIGH);
digitalWrite(ledPinos[6], HIGH);
Serial.println("6");
break;
}
}
Vamos entender o que cada parte do código faz:
1 - Definição dos pinos: No início do código, são definidos os pinos onde os LEDs e o buzzer estão conectados ao Arduino. Cada LED (vermelho_carros, amarelo_carros, verde_carros, vermelho_pedestres, verde_pedestres) e o buzzer têm seus próprios pinos designados.
2 - Configuração dos pinos: No setup(), os pinos são configurados como saídas (OUTPUT). Isso significa que esses pinos serão utilizados para enviar sinais de controle para os LEDs e o buzzer.
3 - Loop principal: O código entra no loop(), que é onde a lógica principal do semáforo é implementada. Aqui está o que acontece em cada parte do loop:
a. Primeira parte: Durante 7 segundos, o LED vermelho dos carros e o LED verde dos pedestres são acesos. Isso indica que é a vez dos pedestres atravessarem.
b. Segunda parte: O LED verde dos pedestres apaga e o vermelho dos pedestres pisca por 7 vezes com um intervalo de meio segundo cada. Durante cada piscada, o buzzer emite um som. Isso serve como um aviso sonoro para os pedestres que o tempo de travessia está acabando.
c. Terceira parte: Durante 7 segundos, o LED verde dos carros é aceso, enquanto todos os outros LEDs são apagados. Isso indica que é a vez dos carros seguirem.
d. Quarta parte: O LED amarelo dos carros é aceso por 3 segundos, indicando que o sinal está prestes a mudar para vermelho.
Após a execução do loop, o código retorna à primeira parte e repete todo o processo, simulando assim o funcionamento de um semáforo. O tempo de permanência de cada led acesso é apenas simbólico para o aprendizado, você pode altera-los de acordo com a necessidade do seu projeto.
