A utilização de um componente eletrônico do tipo LDR (Light Dependent Resistor) como um botão de acionamento em um projeto com Arduino é uma abordagem interessante e prática. O LDR é um sensor que varia sua resistência de acordo com a intensidade da luz incidente sobre ele. Quando a mão ou um objeto é aproximado do LDR, a quantidade de luz que atinge o sensor diminui, aumentando sua resistência. Essa variação pode ser captada pelo Arduino, que pode ser programado para interpretar essa mudança como um sinal de acionamento, semelhante ao funcionamento de um botão.
As vantagens de usar um LDR como botão incluem a ausência de contato físico, o que pode ser útil em situações onde a higiene é importante ou onde o desgaste mecânico dos componentes deve ser minimizado. Além disso, a sensibilidade do LDR pode ser ajustada facilmente através do código no Arduino.
No entanto, existem algumas desvantagens, como a sensibilidade à luz ambiente, que pode causar acionamentos indesejados, e a necessidade de calibrar o sistema para funcionar corretamente em diferentes condições de iluminação.
Detectar a sensibilidade ou calibrar o LDR para um determinado ambiente envolve ajustar o valor de referência que será utilizado para determinar se o sensor deve ser acionado ou não, de acordo com a intensidade de luz presente no local. Aqui está um método simples para realizar essa calibração:
Para observarmos a sensibilidade de luz captada pelo componente LDR, utilizamos o monitor serial da IDE do Arduino, pois ele permite visualizar os dados enviados pela placa Arduino ao computador. Isso é útil para verificar o funcionamento de sensores, por exemplo, ou para depurar o código.
Em nosso caso, ele possibilita ver o valor da resistência do LDR em tempo real.

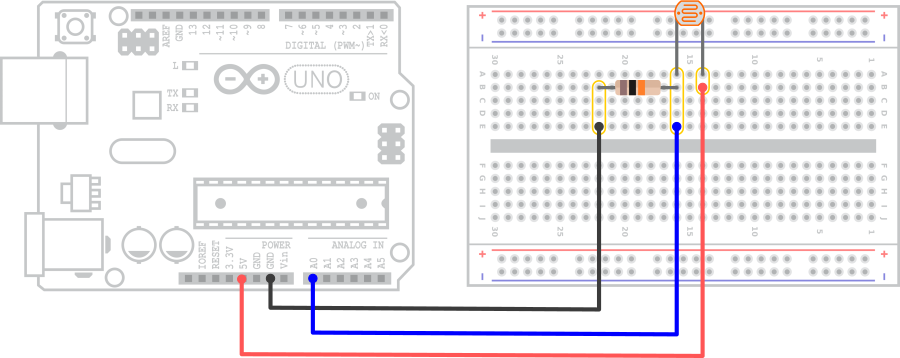

No primeiro exemplo abaixo, faremos uso apenas do LDR com um resistor de 10K para captar o valor da sua resistência de acordo com a intensidade da luz do ambiente.
Apenas lembrando que os valores fornecidos dependem de cada ambiente onde será executado o projeto.
Abaixo um simples códigos para efetaur a captura da intensidade de luz que passa pelo LDR.
int ldrPin = A0; // Pino analógico onde o LDR está conectado
int ldrValue = 0; // Variável para armazenar o valor lido do LDR
void setup() {
Serial.begin(9600); // Inicializa a comunicação serial para debug
}
void loop() {
ldrValue = analogRead(ldrPin); // Lê o valor do LDR
Serial.println(ldrValue); // Imprime o valor lido no monitor serial
delay(100); // Aguarda um breve momento antes da próxima leitura
}

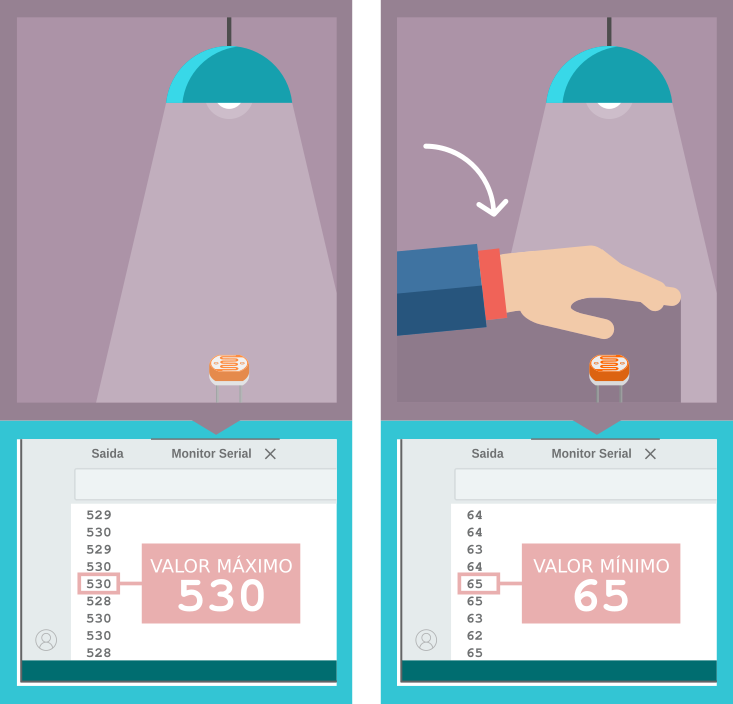

Ative o monitor serial da IDE do Arduino, observe os valores listados, estes valores são referentes a leitura do LDR a iluminação atual do seu ambiente, anote um valor médio apresentado neste momento e vamos chama-lo de valor máximo, ao passar a mão sobre o LDR a luz e obstruinda parcialmente e consequentemente os valores serão reduzindos, anote o valor medio apresentado, e vamos chama-lo de valor minímo. Agora iremos achar um valor intermediario entre estes dois.
Faremos o seguinte cálculo: Some o valor máximo ao valor minímo divida o resultado por 2, pronto este é o valor instermediário para o acionamento do LDR. Com base no exemplo ao lado a expressão matemática seria:
( 530 + 65 ) / 2 = 297
Agora que temos o valor do código intermediário que seria 297 em nosso exemplo acima, adiconaremos ao código anterior apenas uma condição que se caso o LDR ficar abaixo do valor intermediario iremos ligar o led teste que temos na placa Arduino, o led teste da plca Arduino é simbolizado pela letra "L" e está ligado ao pino 13 do mesmo.
OBS: Lembrando que você terá que encontrar o valor intermediário de acordo com seu ambiente.
int ldrPin = A0; // Pino analógico onde o LDR está conectado
int ledPin = 13; // Pino digital conectado a placa Arduino
int ldrValue = 0; // Variável para armazenar o valor lido do LDR
void setup() {
pinMode(ledPin, OUTPUT); // Define o pino do LED como saída
Serial.begin(9600); // Inicializa a comunicação serial para debug
}
void loop() {
ldrValue = analogRead(ldrPin); // Lê o valor do LDR
Serial.println(ldrValue); // Imprime o valor lido no monitor serial
if (ldrValue < 297) { // Verifica se a luz está abaixo do valor intermediário
digitalWrite(ledPin, HIGH); // Liga o LED
}else{
digitalWrite(ledPin, LOW); // Desliga o LED
}
delay(100); // Aguarda um breve momento antes da próxima leitura
}
Diversas Possiblidades!
A utilização de um LDR como botão pode ser aplicado em diversos outros projetos ou jogos, criando interações mais dinâmicas, como em sistemas de iluminação automática, controle de acesso sem contato, dispositivos de automação residencial, entre outros. A flexibilidade do Arduino permite que o LDR seja utilizado para detectar a presença de pessoas com intermédio da luz, medir a intensidade da luz em um ambiente e acionar dispositivos de acordo com a necessidade específica do projeto.
