Kit Arduino | Cancela Eletrônica

- PROJETO SEMÁFORO -

Com este projeto, você pode simular o funcionamento de um semáforo para carros e pedestres de maneira realista e educativa.
Nosso kit inclui todos os componentes necessários para montar um semáforo completo: LEDs que representam as luzes de trânsito para veículos e pedestres, e um buzzer que emite um som de alerta quando a luz dos pedestres está prestes a mudar.
Este kit é ideal tanto para iniciantes quanto para entusiastas da eletrônica e programação, proporcionando uma experiência educacional completa e envolvente.

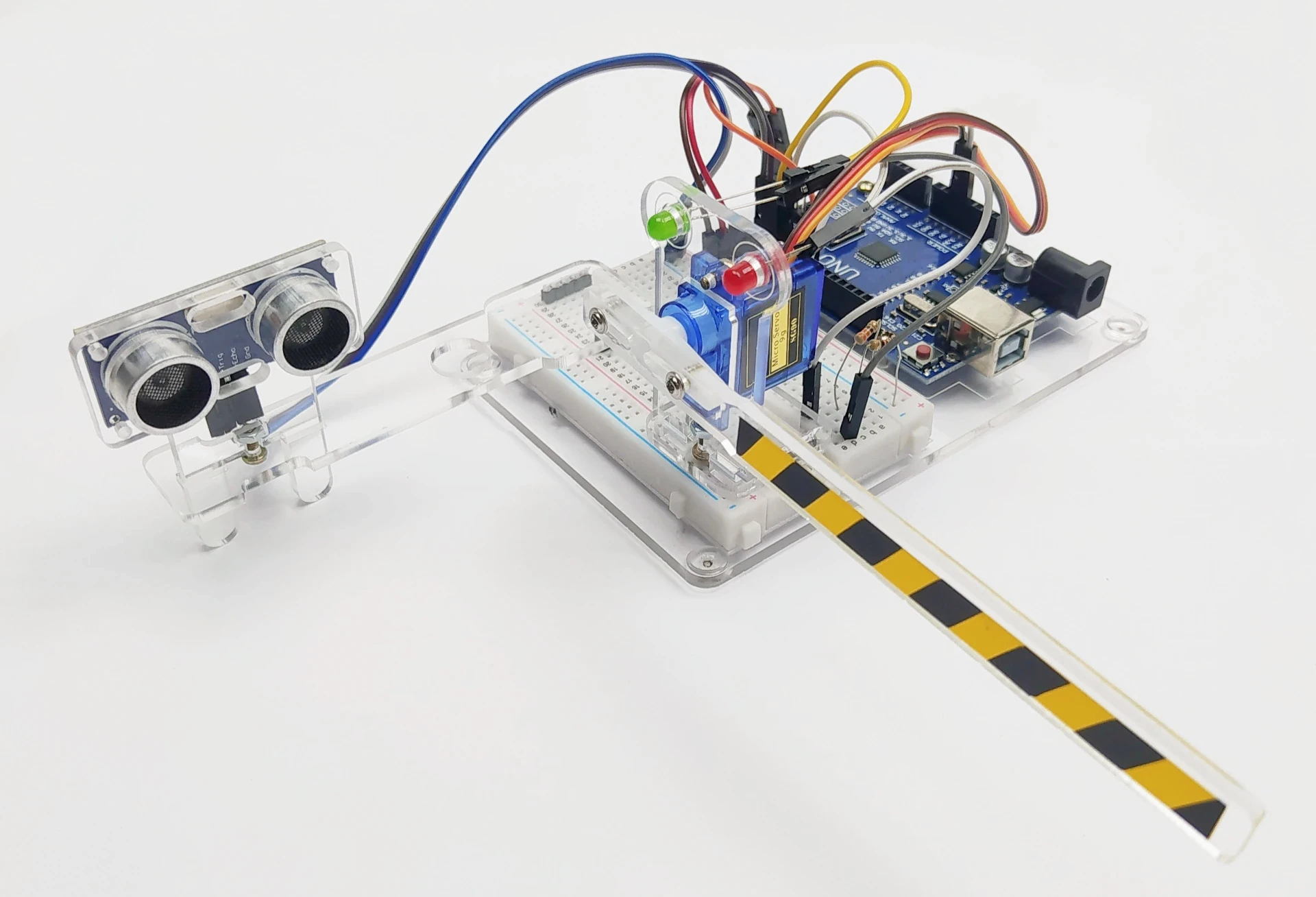

O Kit Cancela

O kit acompanha um Arduino SMD, uma protoboard de 400 pontos e uma base de acrílico utilizada para fixação dos mesmos, garantindo uma montagem estável e organizada. Além disso, inclui dois suportes de acrílico com conectores para LEDs, que devem ser fixados à protoboard, simulando os semáforos de carros e pedestres.

O semáforo de pedestres também possui acoplamento para o buzzer. Com todos esses componentes, o kit oferece tudo o que você precisa para montar e testar este projeto de maneira prática e eficiente.

O kit acompanha um Arduino SMD, uma protoboard de 400 pontos, e uma base de acrílico com pés de silicone que fixa o Arduino e a protoboard, garantindo uma montagem estável e organizada. Além disso, inclui dois postes de acrílico com conectores para LEDs, que podem ser fixados à protoboard, simulando os semáforos de carros e pedestres.

O semáforo de pedestres conta também com um suporte para um buzzer, que emite um alarme sonoro de atenção. Com todos esses componentes, o kit oferece tudo o que você precisa para montar e testar seus projetos de maneira prática e eficiente.

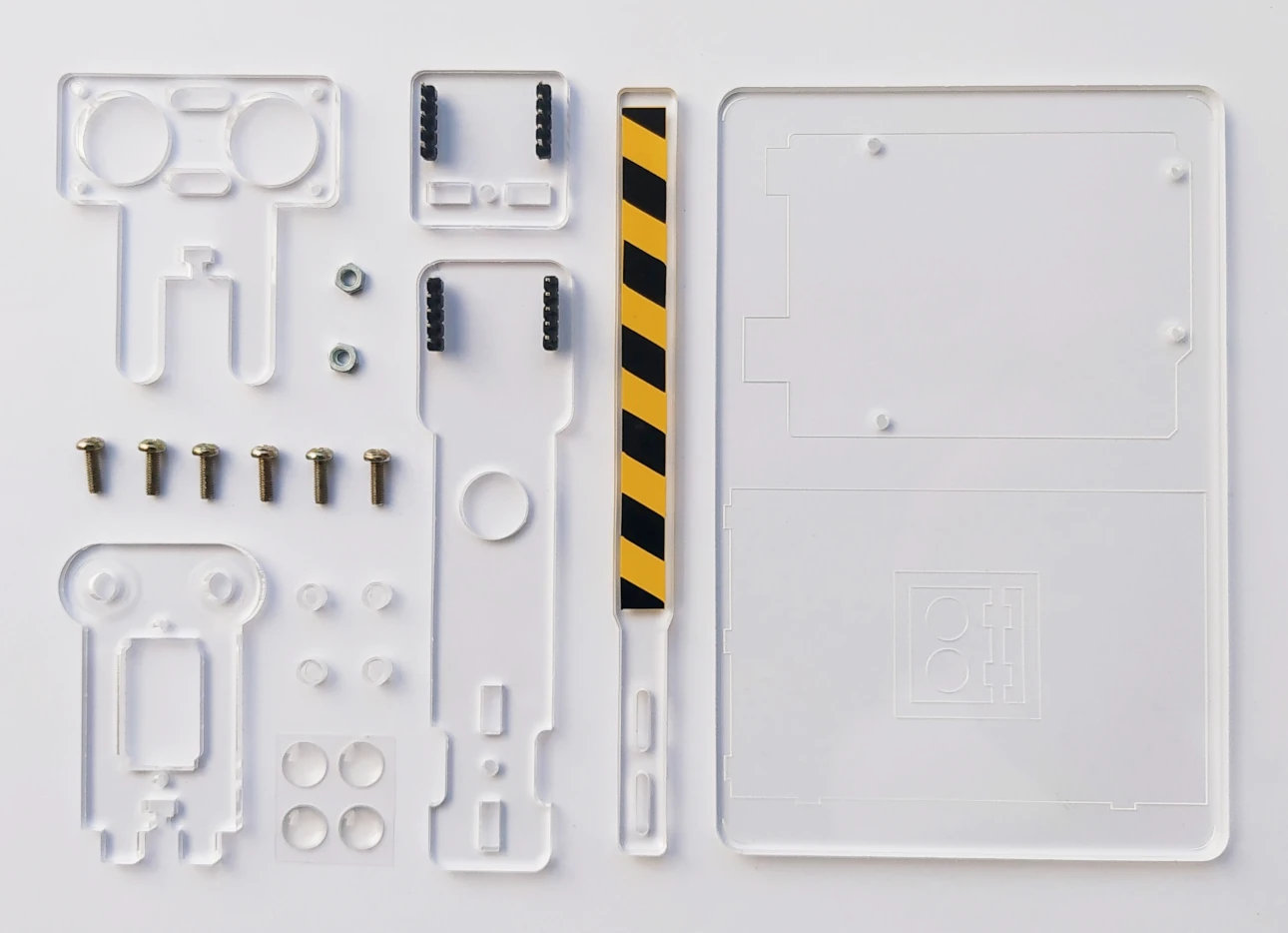

Kit Acrílico

Você já conhece nossos acessórios em acrílicos que tornam este projeto ainda mais atrativo e elegante? Isso mesmo disponibilizamos kits de acrílicos que facilitam a organização na montagem deste projeto.

ONDE COMPRAR

Componentes Necessários

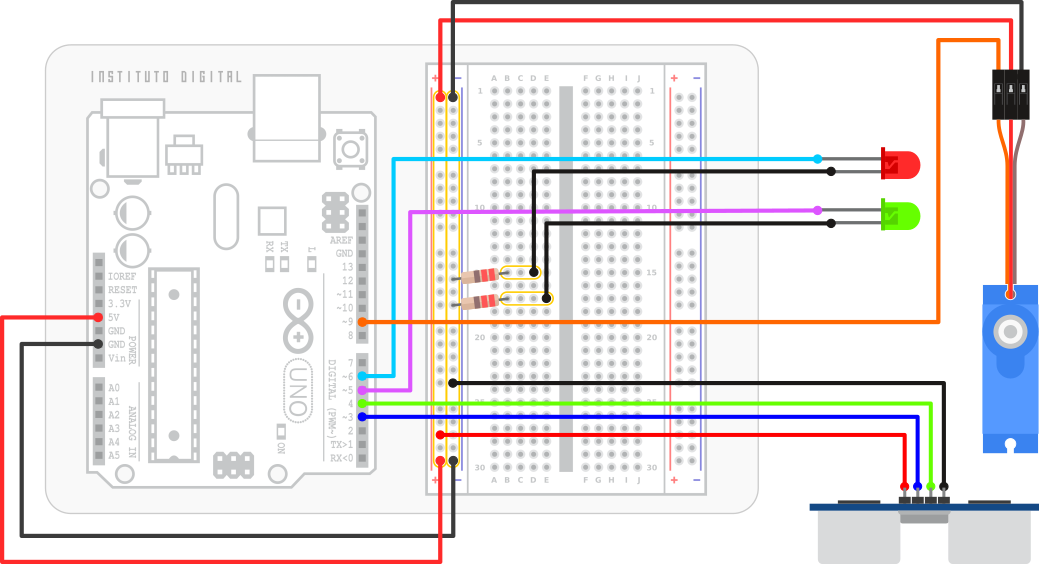

Logo abaixo temos a lista de componentes utilizado neste exemplo, e sua ligação com o Arduino.

1 x Arduino Uno SMD
1 x Cabo USB para comunicação
1 x Protoboard 400 pontos
1 x Sensor Ultrassônico
1 x LED Vermelho

1 x LEDs Verde
1 x Servo Motor
2 x Resistores 220Ω
5 x Jumpers macho/macho
8 x Jumpers macho/fêmea

Código exemplo

No método setup(), os pinos dos LEDs e do buzzer são configurados como saídas. Na função loop(), o semáforo para veículos é controlado, inicialmente acendendo o LED vermelho por 5 segundos, seguido pelo LED verde por mais 5 segundos e então o LED amarelo por 2 segundos. Enquanto isso, o semáforo para pedestres é sincronizado para emitir bipes sonoros e piscar o LED verde enquanto o semáforo de veículos está verde, indicando que é seguro atravessar.
Ao posicionar o cursor sobre o código apresentado, surgirão botões à direita da janela, permitindo que você o copie facilmente.


#include <Servo.h>
Servo myservo;

const int trigPin=3;
const int echoPin=4;
const int ledVerde = 5;
const int ledVermelho = 6;
long tmeduration;
int distance;

void setup() {
  myservo.attach(9);
  pinMode(ledVerde,OUTPUT);  // led green pin
  pinMode(ledVermelho,OUTPUT);  // led red pin
  pinMode(trigPin,OUTPUT);
  pinMode(echoPin,INPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(trigPin,LOW);
  delayMicroseconds(500);
  digitalWrite(trigPin,HIGH);
  delayMicroseconds(500);
  digitalWrite(trigPin,LOW);

  tmeduration=pulseIn(echoPin,HIGH);
  distance=(0.034*tmeduration)/2;

  if(distance<=10){
    myservo.write(90);
    digitalWrite(ledVermelho,LOW);
    digitalWrite(ledVerde,HIGH);
    delay(4000);
  }else{
    myservo.write(0);
    digitalWrite(ledVermelho,HIGH);
    digitalWrite(ledVerde,LOW);
  }

  Serial.print("distance:");
  Serial.println(distance);
  delay(100);
}

Entendendo o código

Vamos entender o que cada parte do código faz:

1 - Definição dos pinos: No início do código, são definidos os pinos onde os LEDs e o buzzer estão conectados ao Arduino. Cada LED (vermelho_carros, amarelo_carros, verde_carros, vermelho_pedestres, verde_pedestres) e o buzzer têm seus próprios pinos designados.
2 - Configuração dos pinos: No setup(), os pinos são configurados como saídas (OUTPUT). Isso significa que esses pinos serão utilizados para enviar sinais de controle para os LEDs e o buzzer.
3 - Loop principal: O código entra no loop(), que é onde a lógica principal do semáforo é implementada. Aqui está o que acontece em cada parte do loop:
a. Primeira parte: Durante 7 segundos, o LED vermelho dos carros e o LED verde dos pedestres são acesos. Isso indica que é a vez dos pedestres atravessarem.
b. Segunda parte: O LED verde dos pedestres apaga e o vermelho dos pedestres pisca por 7 vezes com um intervalo de meio segundo cada. Durante cada piscada, o buzzer emite um som. Isso serve como um aviso sonoro para os pedestres que o tempo de travessia está acabando.
c. Terceira parte: Durante 7 segundos, o LED verde dos carros é aceso, enquanto todos os outros LEDs são apagados. Isso indica que é a vez dos carros seguirem.
d. Quarta parte: O LED amarelo dos carros é aceso por 3 segundos, indicando que o sinal está prestes a mudar para vermelho.
Após a execução do loop, o código retorna à primeira parte e repete todo o processo, simulando assim o funcionamento de um semáforo. O tempo de permanência de cada led acesso é apenas simbólico para o aprendizado, você pode altera-los de acordo com a necessidade do seu projeto.
